Подключение ППКО Редут-Net-GSM к АРМ Радиосеть.

Подключение ППКО Редут-Net-GSM к АРМ Радиосеть.

Внимание! Для корректной работы прибора без блока расширения радиоканальных устройств необходима версия АРМ Радиосеть начиная с 1.5.51.

Запустить АРМ АБД (для работы АРМ АБД необходимо предварительно запустить «Сервер событий»).

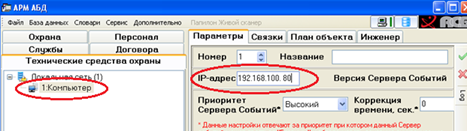

На вкладке «Технические средства охраны» к «Локальной сети» добавить компьютер. Ввести в поле IP – адрес значение адреса компьютера. IP – адрес компьютера должен задаваться как статический.

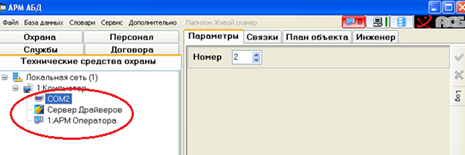

К компьютеру добавить СОМ порт, «Сервер драйверов» и «АРМ Оператора». Номер СОМ порта должен совпадать с номером виртуального СОМ порта, установленного в программе «Сервер Виртуальный ретранслятор».

К АРМ Оператора добавить диапазон АН, Ретранслятор «Альтаир».

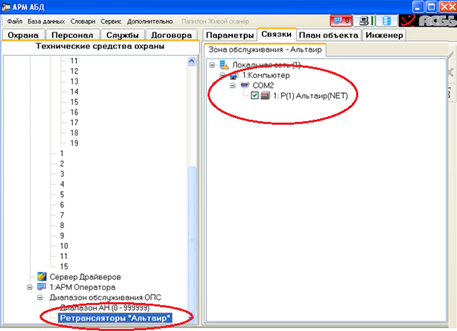

Перейти на вкладку «Связки», связать с зоной обслуживания.

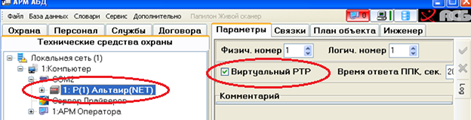

К виртуальному СОМ порту добавить виртуальный ретранслятор «Альтаир», для этого после добавления, на вкладке «Параметры» ретранслятора поставить галочку в поле «Виртуальный РТР». Выставить физический номер ретранслятора. Этот номер при настройке Редут-Net-GSM будет входить в пультовой номер прибора.

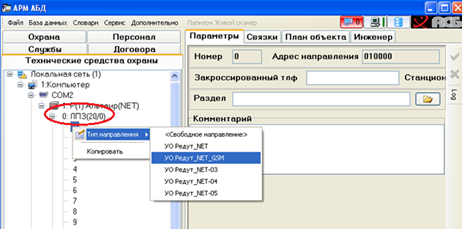

К виртуальному ретранслятору «Альтаир», к одному из слотов, добавить виртуальный модуль ЛПЗ, а затем к одному из направлений добавить Редут-Net-GSM.

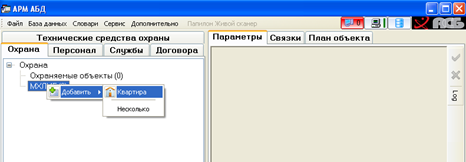

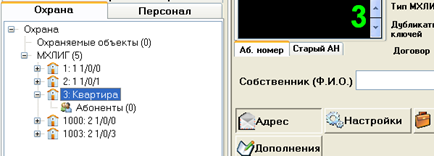

Перейти на вкладку «Охрана». Добавить «Квартира» или «Охраняемый объект».

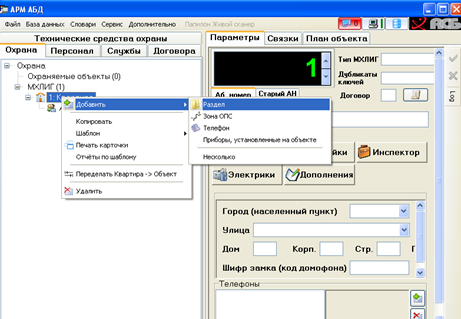

Добавить «Раздел».

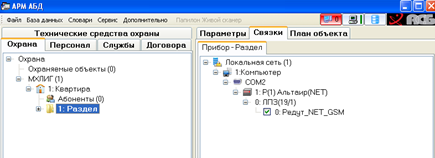

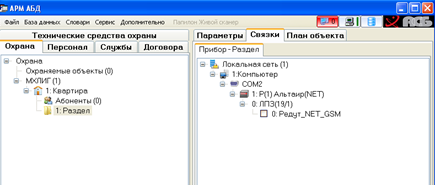

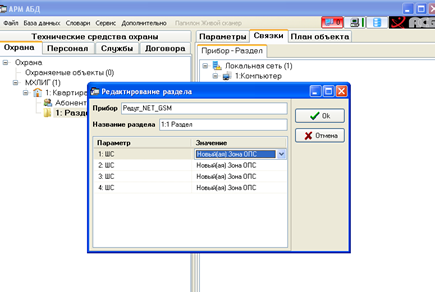

Связать на вкладке «Связки» раздел с Редут-Net-GSM и зоны ОПС со шлейфами прибора.

Подключение Редут-Net-GSM с радиоканальными извещателями.

Внимание! Для корректной работы прибора с блоком расширения радиоканальных устройств необходима версия АРМ Радиосеть начиная с 1.5.67.

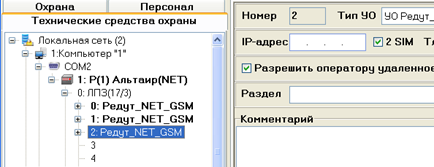

Добавить на вкладке «Технические средства охраны» к виртуальному ретранслятору (модулю ЛПЗ) прибор Редут-Net-GSM.

На вкладке «Охрана» добавить объект или квартиру.

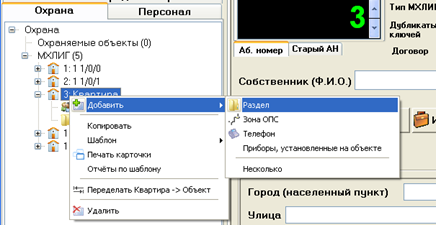

К квартире (объекту) добавить раздел.

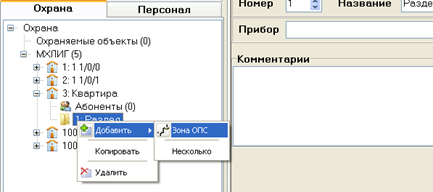

К разделу добавить зону ОПС.

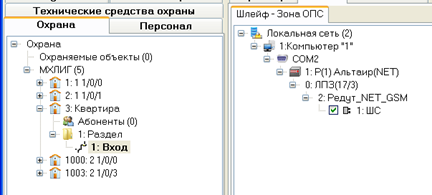

На вкладке «Связки» связать зону ОПС с соответствующим шлейфом сигнализации (в нашем случае ШС1).

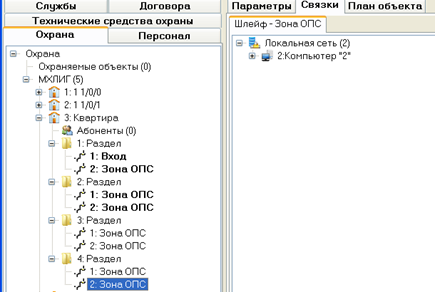

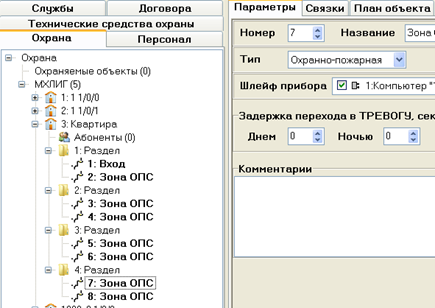

Добавить еще три раздела к выбранной квартире (объекту). Всего разделов должно быть 4, по числу светодиодов на плате индикации Редут-Net-GSM. Первый раздел соответствует светодиоду ШС1 и т.д. Номера зон в каждом разделе могут начинаться с «1», или быть «сквозными».

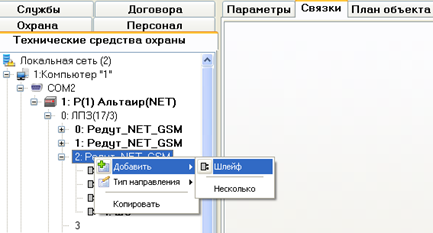

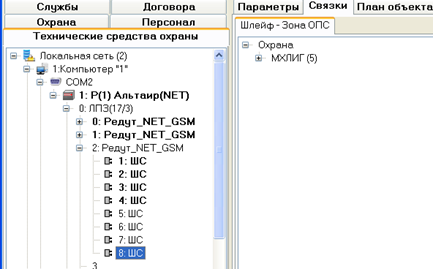

На вкладке «Технические средства охраны» к Редут-Net-GSM добавить необходимо число шлейфов.

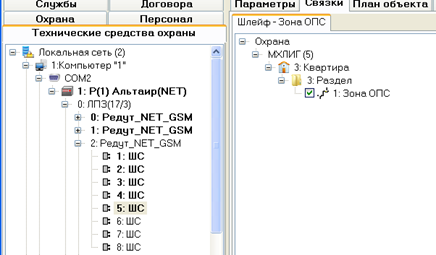

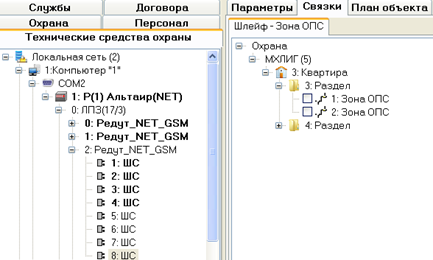

Перейти на вкладку «Связки» и связать зоны ОПС с соответствующими шлейфами.

ВАЖНО! Количество разделов и зон ОПС в АБД должно точно соответствовать количеству разделов и зон в настройках прибора Редут-Net-GSM. При несоответствии в протоколе АРМ Оператора будут проходить сообщения с длинным (железным) путем.
