Модуль сопряжения с СПИ «Фобос»

Модуль сопряжения с СПИ «Фобос»

Модуль сопряжения с СПИ Фобос (МСФ) служит для сопряжения универсального ретранслятора с системами передачи извещений «Фобос», «Фобос–А», «Фобос–ТР», «Фобос–3».

Модуль МСФ  позволяет подключать и осуществлять трансляцию команд телеуправления и извещений  с ретрансляторов СПИ «Фобос»; «Фобос-А»; «Фобос-ТР»; «Фобос-3», расположенных как на одной, так и на разных АТС. Возможно подключение от одного до четырех ретрансляторов СПИ «Фобос», объединенных в группу собственной четырехпроводной линией связи, на любой из двух каналов (ФОБ1, ФОБ2). Рекомендуемое максимальное число ретрансляторов Фобос на один канал равно четырем, хотя возможно подключение и восьми ретрансляторов на один каналов. В этом случае второй канал желательно не использовать.

«Ведущим» ретранслятором, который подключается к модулю МСФ «Фобос», может быть любой из ретрансляторов СПИ «Фобос»; «Фобос-А»; «Фобос-ТР»; «Фобос-3». Последовательность установки ретрансляторов различных систем «Фобос» в группе произвольная. Подключение ретрансляторов в пределах одной группы проводить в соответствии с руководством по эксплуатации на конкретную СПИ. Порядок номеров ретрансляторов в одной группе может быть произвольный ( не по порядку возрастания), но должен быть от 1 до 8.

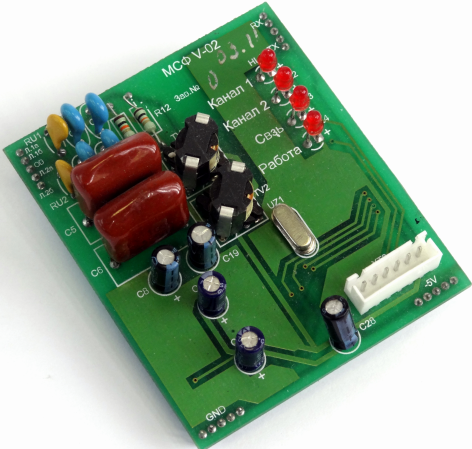

На модуле МСФ  установлены:

  • индикатор работоспособности платы – РАБОТА;
  • индикатор наличия обмена информацией с платой диспетчера – СВЯЗЬ;
  • индикаторы «Канал1» и «Канал2» наличия обмена с ретрансляторами «Фобос».

Модуль МСФ  устанавливается на плату Диспетчера в специально отведенное для этого модуля место, обозначенного на плате Диспетчера как «МСФ».
