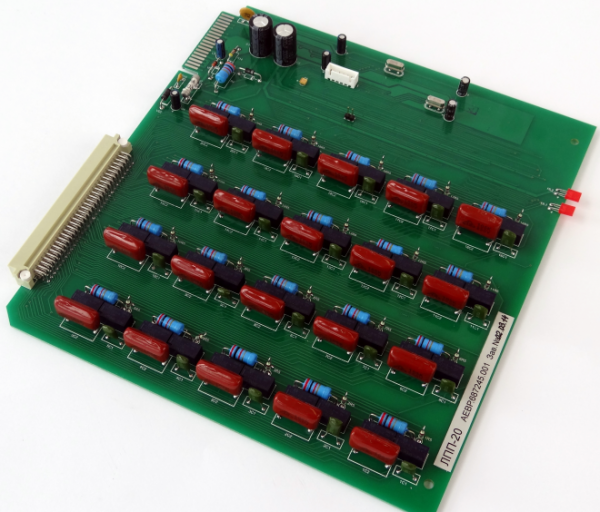

Линейная плата переключаемых линий ЛПП-20

Линейная плата переключаемых  линий ЛПП-20

Плата переключаемых линий (ЛПП-20), предназначена для работы с различными типами устройств оконечных (УО) по телефонным линиям, переключаемым на период охраны, и входит в состав ретранслятора-240 системы централизованного наблюдения (СЦН) «Лагуна». Плата ЛПП-20 представляет собой функционально-законченный мини-ретранслятор на 20 номеров.

В качестве устройств объектовых могут  использоваться устройства из состава СПИ «Фобос-А» (УО СПИ «Фобос», УО-А, УО-А2, «Редут-1», «Редут-1С», «Редут-2», «Редут-2С»), а также автоматизированные имитостойкие устройства оконечные «Набат-2АК», «Набат-ЛПП-2АТ» из состава КЦН «Альтаир».

ЛПП-20  обеспечивает контроль УО состояния ШС и ЦКН при изменении питающего напряжения  ретранслятора от 44 до 72 В при следующих параметрах  линии связи:

  • сопротивление по постоянному току двух проводов от 0 до 0,7 кОм;
  • сопротивление изоляции между проводами линии и по отношению к «земле» - не менее 20 кОм;
  • емкости между проводами от 0 до 0,55 мкФ.

На плате ЛПП-20 установлены:

  • индикатор работоспособности платы - РАБОТА;
  • индикатор наличия обмена информацией с платой диспетчера – СВЯЗЬ.

Плата может быть установлена в любое посадочное место ретранслятора-240 СЦН «Лагуна», за исключением посадочного место для платы управления.
