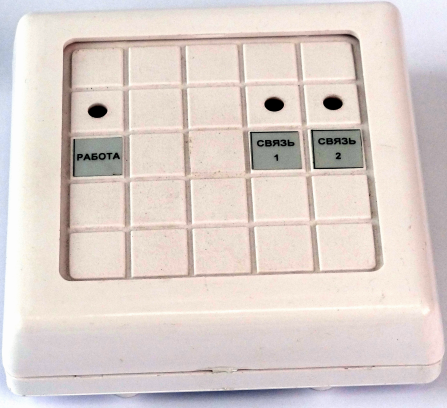

Модем внешний

Модем внешний (МВ), предназначен для обмена данными по выделенным линиям связи между пультом централизованного наблюдения (ПЦН) и ретрансляторами универсальными (УР), расположенными на АТС.

Модем обеспечивает полудуплексный метод обмена данными с универсальным ретранслятором со скоростью передачи 2400 бит/с. Уровень выходного сигнала в канале «Линия» (0,45±0,05) В (эффективное значение).

Для подключения модема внешнего к компьютеру и к линиям связи с ретранслятором на модеме имеются:

• разъем USB – предназначен для питания МВ;
• разъем PR-232 – предназначен для организации связи между компьютером и МВ;
• два разъема (ЛИН1 и ЛИН») – предназначены для подключения двух выделенных линий связи с ретранслятором-240 СЦН «Лагуна» или универсальным ретранслятором КЦН «Альтаир». К каждой линии связи может быть подключен один (ведущий) ретранслятор.
