Плата сопряжения со СПИ «Фобос» (ПСФ) служит для сопряжения универсального ретранслятора с системами передачи извещений «Фобос», «Фобос–А»,«Фобос–ТР», «Фобос–3».

Плата ПСФ  позволяет подключать и осуществлять трансляцию команд телеуправления и извещений ТС с ретрансляторов СПИ «Фобос»; «Фобос-А»; «Фобос-ТР»; «Фобос-3», расположенных как на одной, так и на разных АТС. Возможно подключение от одного до четырех ретрансляторов СПИ «Фобос», объединенных в группу собственной четырехпроводной линией связи, на любой из двух каналов (ФОБ1, ФОБ2). Рекомендуемое максимальное число ретрансляторов «Фобос» на один канал равно четырем, хотя возможно подключение и восьми ретрансляторов на один каналов. В этом случае второй канал желательно не использовать.

«Ведущим» ретранслятором, который подключается к модулю ПСФ «Фобос», может быть любой из ретрансляторов СПИ «Фобос»; «Фобос-А»; «Фобос-ТР»; «Фобос-3».

Последовательность установки ретрансляторов различных систем «Фобос» в группе произвольная. Подключение ретрансляторов в пределах одной группы проводить в соответствии с руководством по эксплуатации на конкретную СПИ. Порядок номеров ретрансляторов в одной группе может быть произвольный( не по порядку возрастания), но должен быть от 1 до 8.

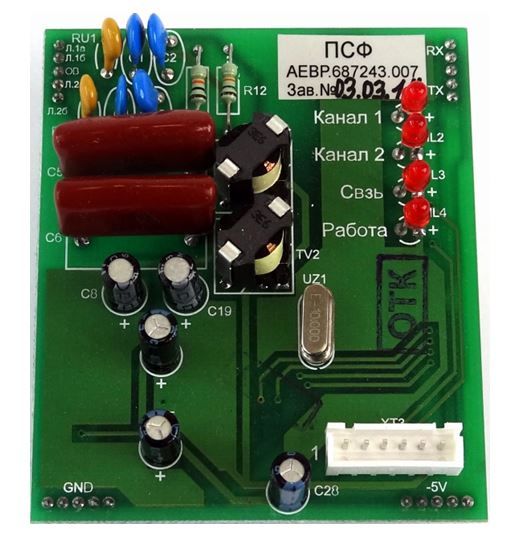

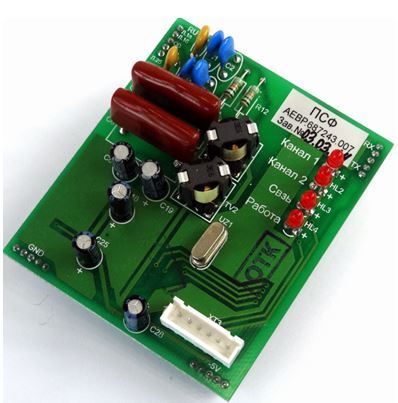

На модуле ПСФ  установлены:

  • индикатор работоспособности платы - РАБОТА;
  • индикатор наличия обмена информацией с платой управления – СВЯЗЬ;
  • индикаторы «Канал 1» и «Канал 2» наличия обмена с ретрансляторами «Фобос».

Модуль ПСФ устанавливается на плату управления в специально отведенное для этого модуля место, обозначенного на плате Диспетчера как «ПС».
