Плата управления

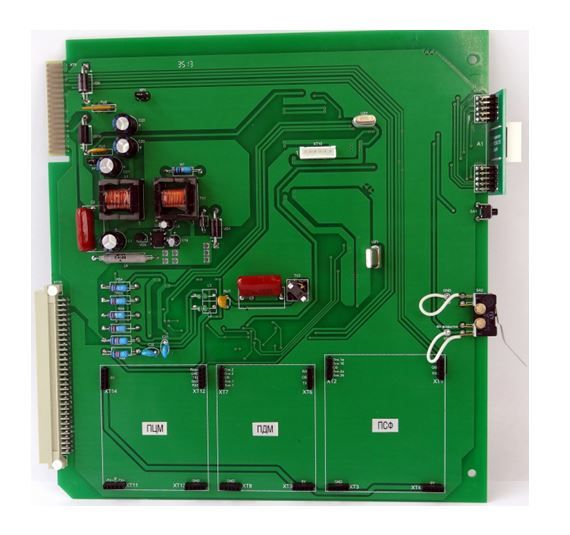

На плате управления установлены:

переключатель включения напряжения ПИТАНИЕ;
двухразрядный цифровой индикатор порядкового номера ретранслятора в комплексе;
переключатель установки порядкового номера ретранслятора АДРЕС.

Кроме того на плате управления предусмотрены разъемы для установки модулей мезонинного типа:

ПСФ (плата сопряжения с СПИ «Фобос») – для подключения ретрансляторов «Фобос»;
ПДМ (плата дополнительного модема) - для подключения ретрансляторов -240 СПИ «Лагуна» или универсальных ретрансляторов КЦН «Альтаир», расположенных на других АТС;
ПЦМ (плата цифрового модема) – для соединения ретранслятора, используя IP-адрес, по Ethernet-каналу. Это дает возможность использования ретрансляторов – 240 СПИ «Лагуна» на цифровых АТС, использующих оптоволокно.

Плата управления (ПУ) предназначена для обеспечения связи между пультом централизованного наблюдения (ПЦН) и ретранслятором, а также для обмена извещениями телесигнализации и командами телеуправления с линейными платами.

Для связи с другими ретрансляторами в пределах одной АТС на плате есть преобразователь интерфейса, предназначен для преобразования внутрисхемного интерфейса во внешний типа RS 485.

Плата управления устанавливается в специально отведенное в ретрансляторе место.
