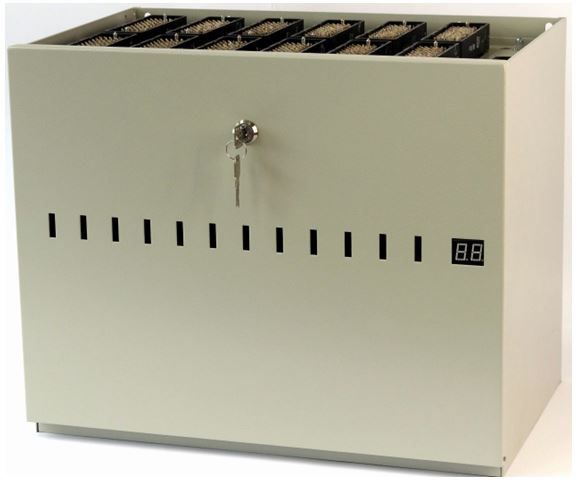

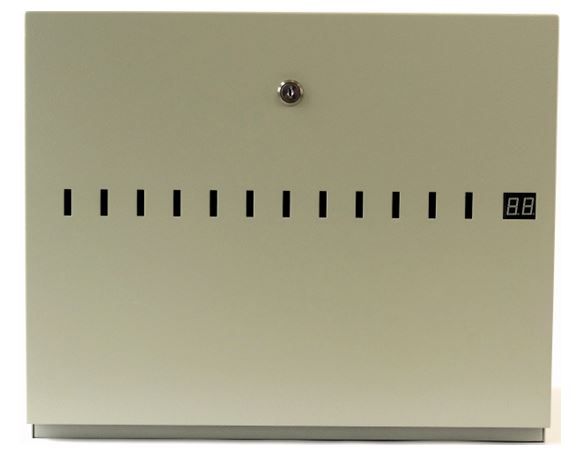

Ретранслятор-240

Ретранслятор-240

Сфера применения: Охрана квартир, офисов, промышленных предприятий

Ретранслятор - 240
Ретранслятор - 240

Ретранслятор -240 предназначен для:

  • обмена данными с пультом централизованного наблюдения ПЦН через встроенный модем (ВМ) по выделенной двухпроводной линии или  через цифровой модем (МЦМ) по сетям Ethernet;
  • обмена данными с другими ретрансляторами СПИ «Лагуна» или КЦН «Альтаир» в пределах одной АТС по интерфейсу RS 485;
  • обмена данными с другими ретрансляторами СПИ «Лагуна» или КЦН «Альтаир», расположенными на разных АТС по выделенным двухпроводным линиям;
  • обмена данными с ретрансляторами «Фобос», «Фобос-А», «Фобос-ТР», «Фобос-3» по выделенным линиям.

В зависимости от характера решаемых задач, количества и качества охраняемых объектов, в состав универсального ретранслятора могут входить:

  1. линейные платы переключаемых линий (плата ЛПП-20) для работы с объектовыми устройствами, использующими переключаемые на период охраны линии городской телефонной сети;
  2. линейные платы занятых линий (плата ЛПЗ-20) для работы с объектовыми устройствами, использующими занятые на период охраны линии городской телефонной сети и работающие на частоте 18 кГц;
  3. дополнительные модули: ПСФ  (для связи с ретрансляторами Фобос), ПДМ (для связи с другими ретрансляторами  СПИ «Лагуна» или ретрансляторами КЦН «Альтаир»), ПЦМ (для работы с ПЦН по сетям Ethernet).
  4. в состав ретранслятора входит обязательная плата управления.

Максимальное количество подключаемых к одному ретранслятору направлений – 240. Для подключения оконечных устройств к ретранслятору на верхнюю крышку ретранслятора установлено 12 разъемов 6Р100.
