Ретранслятор КЦН Альтаир-М

Ретранслятор КЦН Альтаир-М

Сфера применения: Охрана квартир, офисов, промышленных предприятий

Ретранслятор системы передачи извещений «Альтаир-М» предназначен для установки в выносных шкафах АТС и обмена информацией между ретранслятором и пультом (ПЦН) по каналам цифровой сети стандарта Ethernet и объектовыми устройствами, устанавливаемыми на объектах и квартирах, подключаемыми к ретранслятору по телефонным или физическим линиям связи.

Ретранслятор предназначен для работы под управлением АРМ «Антей» или АРМ «Радиосеть».

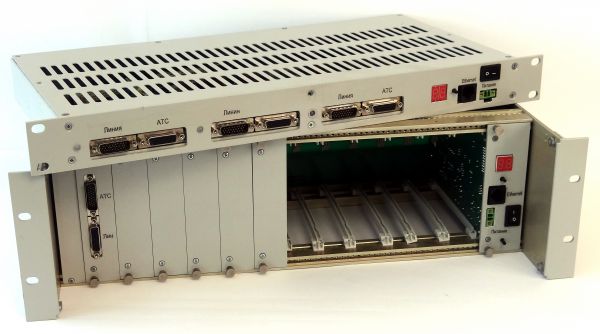

Ретранслятор  имеет два исполнения:

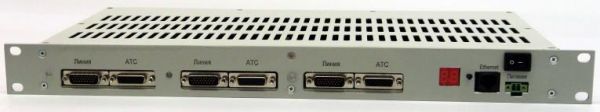

а) Исполнение 00 -– выполнено в стандартном корпусе 1U и имеет одно место для диспетчера и 3 места для линейных плат

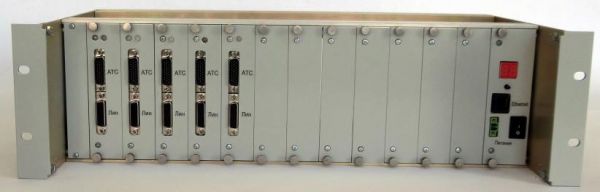

б) Исполнение 01 – выполнено в стандартном корпусе 3U и имеет одно место для диспетчера и 12 мест для линейных плат

В состав ретранслятора входят:

а) линейная плата переключаемых линий (линейная плата ЛПП-8К)  для работы с объектовыми устройствами, использующими переключаемые на период охраны линии городской телефонной сети;

б) линейная плата занятых линий (линейная плата ЛПЗ-8К) для работы с объектовыми устройствами, использующими занятые на период охраны линии городской телефонной сети и работающими на частоте 18 кГц;

в) плата диспетчера предназначена для организации канала передачи команд и извещений на автоматизированные рабочие места пульта передачи информации (АРМ ПЦН), обмена извещениями телесигнализации и командами телеуправления с модулями ЛПП-8К, ЛПЗ-8К, а также питания всех входящих в ретранслятор модулей и устройств.

Информационная емкость ретранслятора:

  •  исполнение 00- 24;
  •  исполнение 01- 96.

Габаритные размеры:

  •  исполнение 00 - 485×240×48 мм;
  •  исполнение 01 - 485×240×135 мм.

Масса ретранслятора:

  •  исполнение 00 – 1,5 кг;
  •  исполнение 01 – 2,5 кг.
